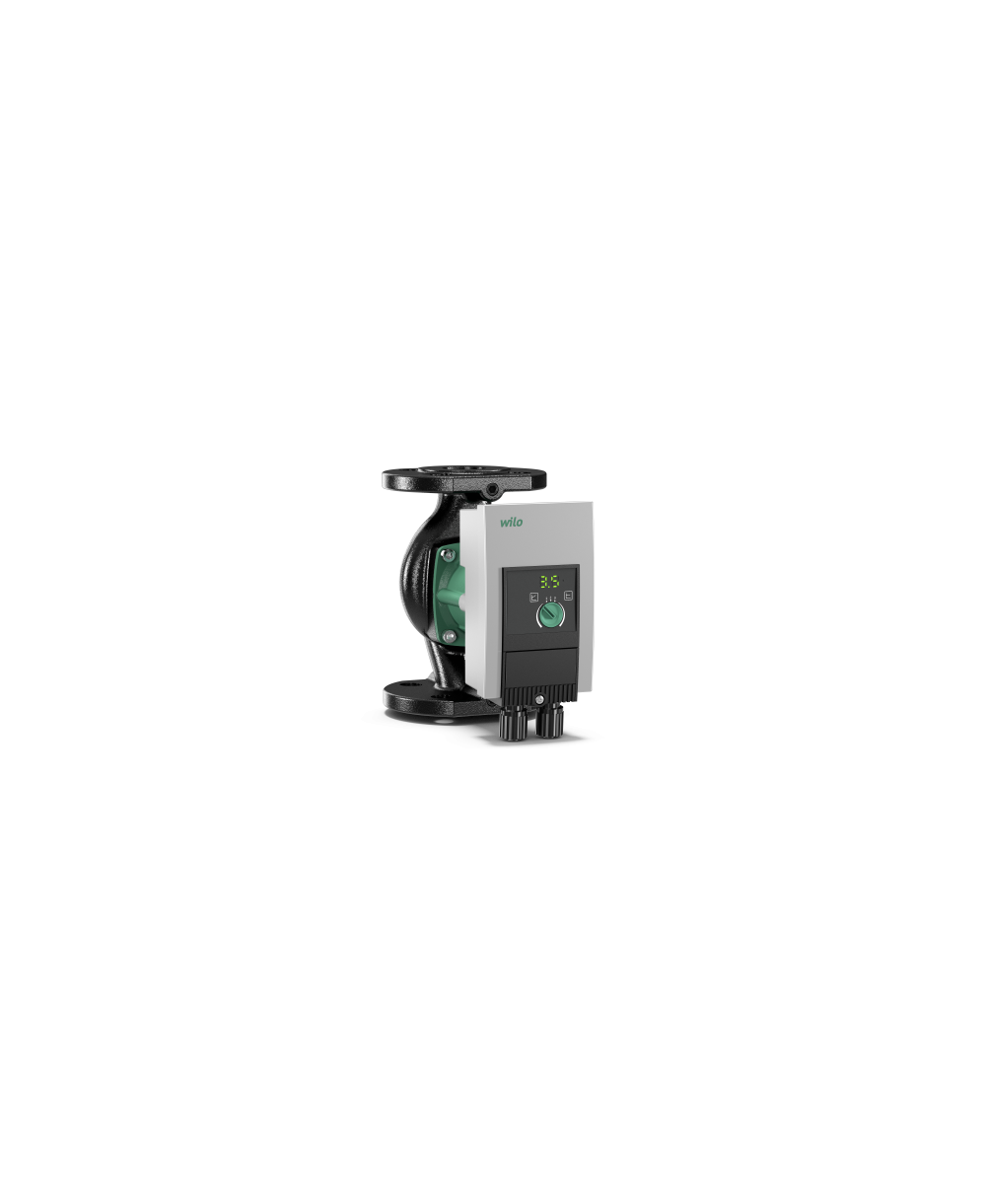

Wilo-Yonos MAXO

Κωδικοποίηση τύπου

Ειδικά χαρακτηριστικά/πλεονεκτήματα προϊόντος

• Η οθόνη LED παρέχει πλήρη εποπτεία για το ονομαστικό μανομετρικό, τη βαθμίδα στροφών ή πιθανά σφάλματα.
• Εύκολη ρύθμιση μέσω τριών βαθμίδων στροφών κατά την αντικατάσταση ενός συμβατικού, κοινού κυκλοφορητή
• Απλή ηλεκτρική σύνδεση χάρη στο βύσμα Wilo
• Προστασία της διαθεσιμότητας της εγκατάστασης μέσω του γενικού μηνύματος βλάβης
• Συμπαγές μέγεθος και αναγνωρισμένος εύκολος χειρισμός

Σχεδιασμός

Υδρολίπαντος κυκλοφορητής με βιδωτή σύνδεση ή σύνδεση φλάντζας, κινητήρα EC με αυτόματη προσαρμογή ισχύος.

Εφαρμογή

Εγκαταστάσεις θέρμανσης όλων των συστημάτων, βιομηχανικές εγκαταστάσεις κυκλοφορητών, εγκαταστάσεις κλιματισμού και κλειστά κυκλώματα ψύξης.

Εξοπλισμός/λειτουργία

Τρόποι λειτουργίας

• Δp-c για σταθερή διαφορική πίεση
• Δp-v για μεταβαλλόμενη διαφορική πίεση
• n = σταθερό (3 βαθμίδες ταχυτήτων)

Χειροκίνητες λειτουργίες

• Ρύθμιση του τρόπου λειτουργίας
• Ρύθμιση της ισχύος αντλίας (μανομετρικό)
• Ρύθμιση των βαθμίδων στροφών

Αυτόματες λειτουργίες

• Αδιαβάθμητη προσαρμογή ισχύος ανάλογα με τον τρόπο λειτουργίας
• Λειτουργία απεμπλοκής
• Ομαλή εκκίνηση
• Ενσωματωμένη πλήρης προστασία κινητήρα

Λειτουργίες αναγγελίας και ένδειξης

• Γενικό μήνυμα βλάβης (ψυχρή κανονικά κλειστή επαφή NC)
• Λυχνία ένδειξης βλάβης
• Ένδειξη LED για προβολή του μανομετρικού ύψους και των κωδικών βλάβης
• Ένδειξη της ρυθμισμένης βαθμίδας ταχυτήτων (C1, C2 ή C3)

Εξοπλισμός

• Θέση κλειδιού στο σώμα της αντλίας (σε αντλίες με βιδωτή σύνδεση σωλήνων)
• Ταχεία ηλεκτρική σύνδεση με το βύσμα Wilo. Με ενσωματωμένη εκτόνωση μηχανικών τάσεων για τη σύνδεση του ηλεκτρικού καλωδίου και του καλωδίου SSM
• Σε αντλίες με φλάντζα: Εκδόσεις φλάντζας
  • Τυπική έκδοση για αντλίες DN 40 έως DN 65: Συνδυαστική φλάντζα PN 6/10 (φλάντζα PN 16 κατά EN 1092-2) για κόντρα φλάντζες PN 6 και PN 16
  • Τυπική έκδοση για αντλίες DN 80 / DN 100: Φλάντζα PN 6 (κατασκευή PN 16 κατά EN 1092-2) για κόντρα φλάντζα PN 6

Tεχνικά στοιχεία

• Επιτρεπόμενο εύρος θερμοκρασίας -20°C έως +110°C
• Ηλεκτρική σύνδεση 1~230 V, 50/60 Hz
• Βαθμός προστασίας IPX4D
• Φλάντζα σύνδεσης DN 32 έως DN 80
• Μέγιστη πίεση λειτουργίας, βασικός τύπος: 6/10 bar ή 6 bar (ειδικός τύπος: 10 bar)

Υλικά

• Κέλυφος αντλίας: Χυτοσίδηρος με επίστρωση KTL
• Άξονας: Ανοξείδωτος χάλυβας
• Έδρανα: Άνθρακας, εμποτισμένος με μέταλλο
• Πτερωτή: Πλαστικό
